Mi tartja valójában a darut? – Korszerű acél darutalpalók a biztonságos teherelosztás szolgálatában
Egy nagy teherbírású autódaru látványa általában önmagában is lenyűgöző. Hosszú gém, több tíz vagy akár több száz tonna ellensúly, nagy teljesítményű hidraulika és korszerű elektronikus biztonsági rendszerek.
Van azonban egy alapvető kérdés, amelyről jóval kevesebb szó esik:
Mi tartja valójában a darut?
A válasz első pillantásra egyszerűnek tűnhet: a kitámasztók és alattuk a talaj. A valóságban azonban ezen a ponton rendkívül nagy erők koncentrálódhatnak viszonylag kis felületre. Ha ezeket az erőket nem megfelelően méretezett és elhelyezett talpalórendszer közvetíti a talaj felé, akkor még egy műszakilag kifogástalan daru is elveszítheti a stabilitását.
A darutalpalás ezért nem mellékes kiegészítő művelet, hanem az emelésbiztonság egyik meghatározó eleme.
Nem teherelnyelés, hanem tudatos teherelosztás
A darutalpalók feladatát gyakran "teherelnyelésként" említik. Műszakilag pontosabb azonban teherelosztásról, talajnyomás-csökkentésről és megfelelő szerkezeti kialakítás esetén áthidalóképességről beszélni.
A talpaló nem tünteti el a kitámasztón megjelenő erőt. A feladata az, hogy a daru kitámasztótalpán koncentráltan jelentkező terhelést nagyobb felületre ossza el, és azon keresztül biztonságosabban továbbítsa a teherbíró talajrétegek felé.
Ennek egyszerűsített alapösszefüggése:
Szükséges felfekvőfelület = kitámasztóerő ÷ megengedett talajnyomás
Minél kisebb a talaj megengedett teherbírása, annál nagyobb teherelosztó felületre lehet szükség. A számítás azonban önmagában még nem elegendő, mert azt is vizsgálni kell, hogy a talpaló szerkezete képes-e a terhelést ténylegesen a teljes felületére továbbítani.
Ha a talpaló túlzottan behajlik, akkor a névleges mérete ellenére sem biztos, hogy a teljes felülete részt vesz a teherátadásban. Ilyenkor a terhelés továbbra is kisebb területre koncentrálódhat.
A Raptor Tech acél darutalpaló rendszere
Az amerikai Raptor Tech 2005 óta foglalkozik darutalpalók és az emeléstechnikai ágazathoz kapcsolódó egyedi acélszerkezetek fejlesztésével. A vállalkozás közlése szerint termékei között szabványos és egyedi acél darutalpalók, lánctalpas darukhoz készült rendszerek, műanyag kitámasztó alátétek, tároló- és szállítókeretek, valamint különböző emelő- és alátámasztó szerkezetek is megtalálhatók.
A gyártó acél darutalpalóit élőterheléses vizsgálattal ellenőrzött és mérnökileg tanúsított szerkezetekként mutatja be. Kiemeli továbbá az alacsony szerkezeti magasságot, a nagy teherbírást, a kis lehajlást és az egyenetlen vagy bizonytalan teherbírású felületeknél fontos áthidalóképességet.
Fontos ugyanakkor rögzíteni, hogy ezek a Raptor Tech saját gyártói állításai. Egy konkrét emelésnél mindig az adott talpaló típusbizonyítványa, vizsgálati dokumentációja, megengedett terhelése és alkalmazási feltételei az irányadók.
Forrás: Raptor Tech – Steel Crane Mats és Raptor Tech – About Us
Egy talpaló nemcsak egy darab acél

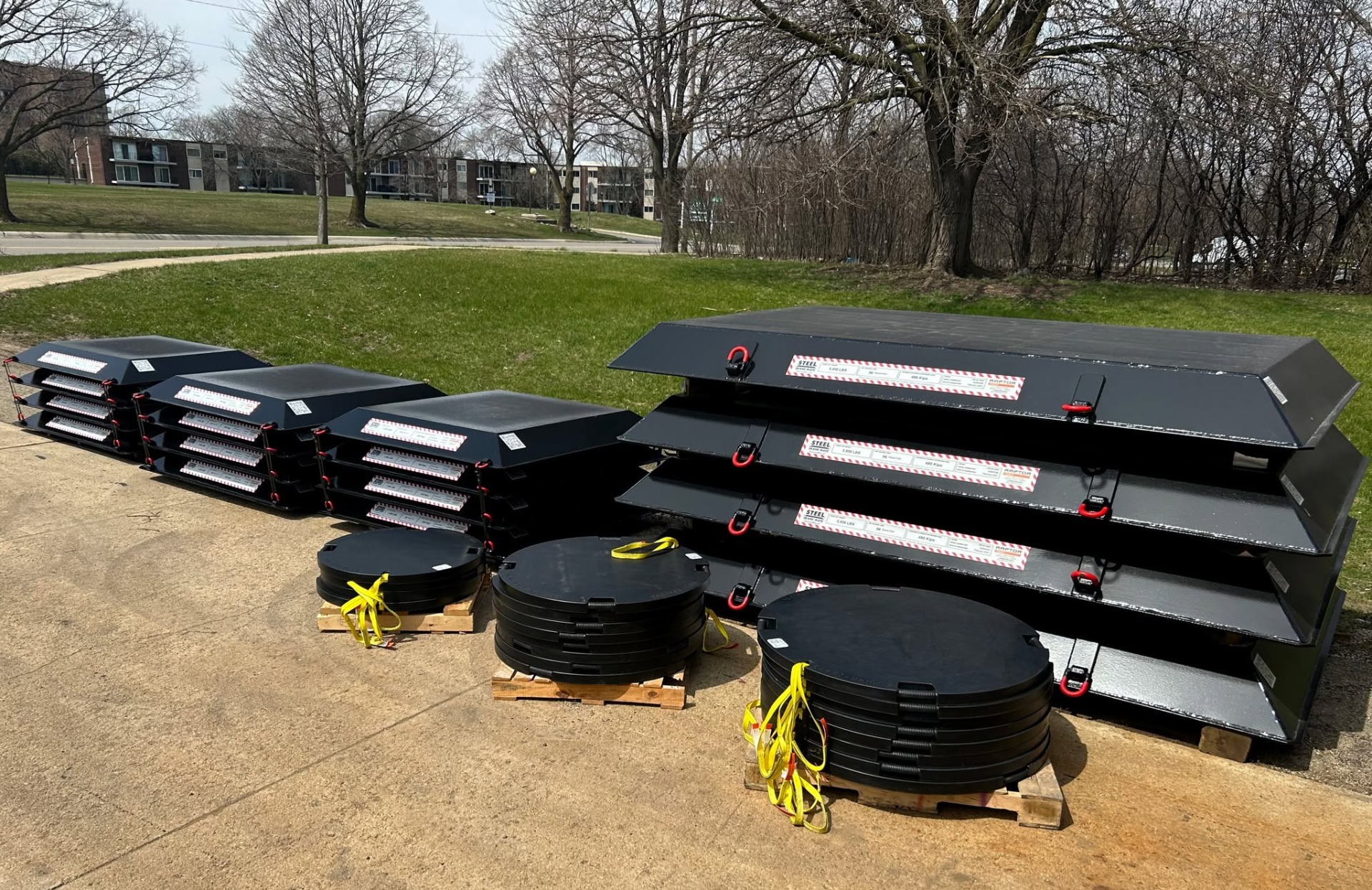

A fényképeken látható rendszerek egyik legfontosabb szakmai értéke, hogy nem alkalmi helyszíni megoldásként, hanem méretezett, azonosítható és dokumentálható emeléstechnikai eszközként jelennek meg.

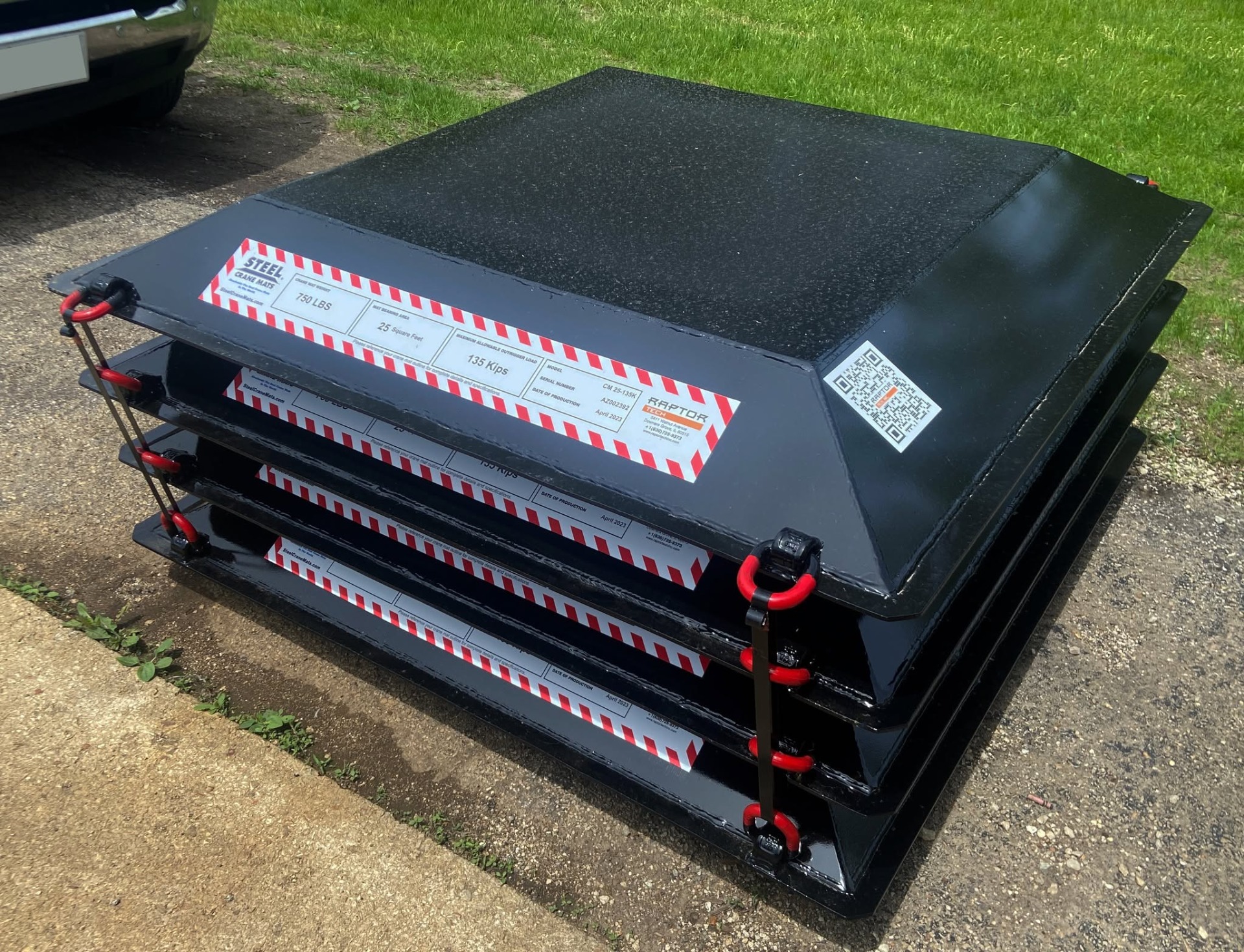

A feltöltött fényképek egyikén látható adattábla alapján az adott CM 25–135K típusú talpaló:
- 25 négyzetláb, vagyis megközelítőleg 2,32 négyzetméter felületű;
- 750 font, vagyis körülbelül 340 kilogramm saját tömegű;
- 135 kip legnagyobb megengedett kitámasztóterheléssel jelölt.
A 135 kip hozzávetőleg 600 kN erőnek, illetve körülbelül 61 tonna-erő nagyságrendű terhelésnek felel meg.
Ezek az értékek azonban nem azt jelentik, hogy a talpaló bármilyen talajon automatikusan elviseli ezt a terhelést. Az adattáblán feltüntetett szerkezeti teherbírás és a talaj tényleges teherbírása két különböző, de egymással szorosan összefüggő kérdés.
A megfelelő talpalónak szerkezetileg el kell viselnie a kitámasztóerőt, a talajnak pedig képesnek kell lennie a nagyobb felületre szétosztott terhelés biztonságos felvételére.
Az alapterület önmagában nem elegendő
Első megközelítésben úgy tűnhet, hogy minél nagyobb a talpaló felülete, annál biztonságosabb a kitámasztás. Ez azonban csak akkor igaz, ha a talpaló megfelelő merevséggel rendelkezik, és a terhelést valóban el tudja osztani a teljes felfekvőfelületen.
Egy nagyméretű, de túlzottan rugalmas vagy nem megfelelően alátámasztott szerkezet behajolhat. Ilyenkor a kitámasztóerő nem egyenletesen oszlik el, hanem a talpaló egyes részeire koncentrálódhat.
Az acél darutalpalók egyik lehetséges előnye ezért a nagy hajlítómerevség és az alacsony alakváltozás. Ez különösen fontos lehet nagy kitámasztóerők, ismétlődő emelések, változó teherbírású talaj vagy kisebb helyi gyenge pontok esetén.
A Raptor Tech szerint acél talpalói kis lehajlás mellett képesek a kitámasztóterhelés közvetítésére, és bizonyos mértékű szabad fesztáv áthidalására is alkalmasak. A gyártó közlése szerint minden legyártott készlethez tanúsítványt és dokumentációt adnak.
Forrás: Raptor Tech – gyakran ismételt kérdések
A kitámasztóerő nem állandó érték
Lényeges tudni, hogy egy daru kitámasztóin nem minden pillanatban azonos terhelés jelentkezik. A reakcióerők többek között az alábbiaktól függően változhatnak:
- a daru konfigurációjától;
- a kitámasztási szélességtől;
- az ellensúly mennyiségétől;
- a gém hosszától és állásszögétől;
- az emelt teher tömegétől;
- a munkasugártól;
- a felsőváz elfordulási helyzetétől;
- valamint a dinamikus hatásoktól.
A legnagyobb kitámasztóerő ezért nem feltétlenül azon az oldalon és nem feltétlenül abban a helyzetben jelentkezik, ahol azt első látásra várnánk. A talpalók kiválasztását nem pusztán a daru névleges teherbírására, hanem a gyártó által meghatározott kitámasztási reakcióerőkre kell alapozni.
A Raptor Tech saját méretezési eszköze is a darugyártók által közölt legnagyobb kitámasztó-reakcióerőből és a talaj megengedett teherbírásából indul ki.
A gyártó ugyanakkor kifejezetten figyelmeztet arra, hogy az internetes kalkulátor csak előzetes tervezési segédlet. Nem helyettesíti a helyszíni vizsgálatot, a mérnöki talaj-teherbírási elemzést, a jóváhagyott emelési tervet és a megfelelő szakember döntését.
Forrás: Raptor Tech – Crane Mat Calculator & Sizing Tool
Mi található a felszín alatt?
A daru telepítésekor nem elegendő kizárólag a felszín állapotát megvizsgálni. A szilárdnak tűnő burkolat alatt is elhelyezkedhet:
- csatorna vagy vízvezeték;
- gáz- vagy elektromos közmű;
- akna;
- pince vagy korábbi építmény maradványa;
- visszatöltött munkagödör;
- fellazult talajréteg;
- vízzel telített vagy átázott talaj;
- illetve eltérő teherbírású rétegek találkozása.
Egy nagy és merev talpaló képes lehet kisebb helyi gyenge pontok áthidalására, de nem tehet biztonságossá egy ismeretlen vagy alapvetően alkalmatlan területet.
Az Egyesült Államok munkavédelmi hatóságának, az OSHA-nak a darukra vonatkozó előírása szerint a talajnak kellően szilárdnak, vízszintesnek és vízelvezetettnek kell lennie ahhoz, hogy a gyártói előírások szerint összeállított darut és az arra ható terheléseket megfelelő alátámasztó anyagokkal együtt elviselje. Az előírás külön kitér a talaj alatti veszélyforrások – például üregek, tartályok és közművek – azonosítására is.
Forrás: OSHA 1926.1402 – Ground Conditions
Az acél talpaló sem csodaszer
A korszerű acél darutalpaló jelentősen növelheti a biztonságot, de nem helyettesíti:
- a helyszín előzetes állapotfelmérését;
- a talaj teherbírásának meghatározását;
- a kitámasztási reakcióerők kiszámítását;
- a felszín alatti közművek és üregek feltárását;
- a megfelelő méretű talpaló kiválasztását;
- a talpaló pontos és központos elhelyezését;
- a daru vízszintbe állítását;
- a süllyedés folyamatos ellenőrzését;
- valamint a szakszerű emelési tervet.
A nem megfelelően kiválasztott vagy rosszul elhelyezett nagyméretű talpaló akár hamis biztonságérzetet is teremthet. A biztonságot nem önmagában az anyag vagy a méret, hanem a teljes rendszer megfelelő méretezése és alkalmazása teremti meg.
Személyes vélemény
Személyes véleményem szerint a darutalpalás kérdése Magyarországon sem kaphatja meg azt az egyszerű választ, hogy "eddig is megfelelt néhány gerenda vagy egy vastag acéllemez".
A daruk teherbírása, gémhossza, ellensúlyozása és a kitámasztókon megjelenő reakcióerők az elmúlt évtizedekben jelentősen megnövekedtek. Ehhez a fejlődéshez a talajvizsgálatnak, a kitámasztási terveknek és a teherelosztó rendszereknek is fel kell zárkózniuk.
A Raptor Tech megoldása számomra elsősorban nem azért figyelemre méltó, mert acélból készül. A valódi értéke az a szemlélet, amely a darutalpalást nem rögtönzött helyszíni segédmegoldásként, hanem méretezett, vizsgált, azonosítható és dokumentált biztonsági rendszerként kezeli.
Megítélésem szerint Magyarországon is ebbe az irányba kellene elmozdulnunk.
Ne csak azt kérdezzük meg, hogy mekkora terhet képes felemelni a daru. Azt is meg kell vizsgálnunk, hogy mekkora reakcióerő jelentkezhet egy-egy kitámasztón, milyen talaj fogadja ezt az erőt, milyen állapotban vannak a felszín alatti rétegek, és milyen műszakilag igazolt rendszer osztja el biztonságosan a terhelést.
A megfelelő darutalpalás nem tartozék, és nem kényelmi kérdés. Az emelésbiztonsági rendszer ugyanolyan fontos része, mint a terhelési táblázat, az ellensúly, a teherkötöző eszköz vagy a darukezelő szaktudása.
Helye lehetne a Magyar Darusmentő gyakorlótelepén
Egy jövőbeni Magyar Darusmentő gyakorlótelepen ezért nemcsak a daruk kezelését és a különböző mentési feladatokat kellene oktatni.
A gyakorlati képzés részét képezhetné:
- a talajállapot helyszíni felmérése;
- a kitámasztó-reakcióerők értelmezése;
- a szükséges teherelosztó felület meghatározása;
- a fa, műanyag, kompozit és acél talpalók összehasonlítása;
- a talpalók lehajlásának és teherelosztásának vizsgálata;
- az egyenetlen süllyedés felismerése;
- a felszín alatti üregek és közművek jelentette veszélyek bemutatása;
- valamint különböző hibás kitámasztási helyzetek biztonságos modellezése.
Egy ilyen rendszer kiváló lehetőséget biztosíthatna gyártói bemutatókra, összehasonlító terhelési próbákra, műszeres mérésekre, valamint darukezelők, emeléstechnikai szakemberek, műszaki mentők és tűzoltók közös gyakorlati képzésére.
A Raptor Tech acél darutalpalói ezért nem pusztán egy külföldi terméket mutatnak be. Egy olyan szakmai szemléletet képviselnek, amelyből Magyarországon is érdemes lenne tanulnunk:
A daru biztonsága nem a horognál kezdődik. Már ott elkezdődik, ahol a kitámasztó találkozik a talajjal.
